暗井定位

一、暗井查找与定位的必要性

检查井、地下管线是城市的重要基础设施,近年来,随着城市建设的发展,大力发展交通系统,能源体系,通讯,信息网络等,如铁路、地铁、轻轨、供电、供热、供气、生活污水管、雨水排水管等,各项工程的实施均离不开地下管线这一重要隐蔽基础设施。由于种种原因,部分检查井、管线资料不全,有的与现状不符,或道路建设需要、铺设绿化需要,由于施工不规范,将部分检查井掩盖,形成暗井,给管道养护造成很大的困难,增加了管线的管理难度。

日常生活中管道出现问题,因为暗井的原因,无法及时解决管道问题,给人民生活带来极大不便。为了避免这些状况发生,查明暗井位置、管道走向已成为工程施工必不可少的前提,对于促进城市建设和管理有巨大的促进作用。


二、暗井查找与定位的方式

   根据不同地区的实际情况,暗井查找定位主要可分为以下几种方式:

1.  人工摸排查找

  主要依靠管线巡查人员,查找管线资料并实地勘察,凭借经验,在路面坑洼处、不平处、晴雨天路面干湿不同处进行勘察,发现暗井。

  此种方式优点是投入少,用时较长,可用于初期检查井、管网排查;缺点是效率、准确率较低。

2.  利用电磁设备查找定位

利用地下管线、井室与周围土体之间存在物性差异,来进行探测定位,主要有电磁感应法、地质雷达法等,根据电磁感应原理观测和研究电磁场空间和时间变化规律,达到寻找地下管线、暗井的目的。

探地雷达查找定位

利用该法工作时,由发射天线向地下介质发射一定中心频率的高频脉冲电磁波,当电磁波在岩层中遇到探测目标时,电磁波会反射回地面,被接收天线所接收。分析接收到的反射波波形,波形的正负峰值分别以黑白色或灰阶或彩色表示,这样同相轴或等灰度、等色线就可形象的反映出目标管线的剖面图,从而达到定位目标的目的。雷达波在地下介质中的传播遵循波动方程理论,反射回地面的电磁波脉冲,其传播路径、电磁场强度与波形将随所通过介质的电性质及几何形态而变化,因此,从接收到的雷达反射回波走时 (亦 称双程走时)、幅度及波形资料,可以推断出暗井的位置。探地雷达工作原理示意图如下。



示踪电磁法查找定位

此法是借助示踪装置,使其沿非金属管道发射电磁信号,然后利用管线探测仪寻找追踪信号,从而探测非金属管线的地面投影位置以及埋深。常用的示踪装置有两种,一种是商用示踪探头,通过非金属管道在地面的出入口置于管线内。另一种是将一根有绝缘层的示踪导线送入非金属管线内,示踪导线端部剥开一米左右,裸出金属线,使它与管道内的水汽相接触,以给信号提供回路。将发射机的一端接到示踪导线上,另一端接地,这样在整个导线上产生交变电流,在其周围产生二次电磁场。然后利用一般地下管线仪追踪电磁信号,从而探测定位到暗井,示意图如下。

此种方式优点是投入较高,用时较长,准确率高;缺点是容易受到管道内部情况干扰。

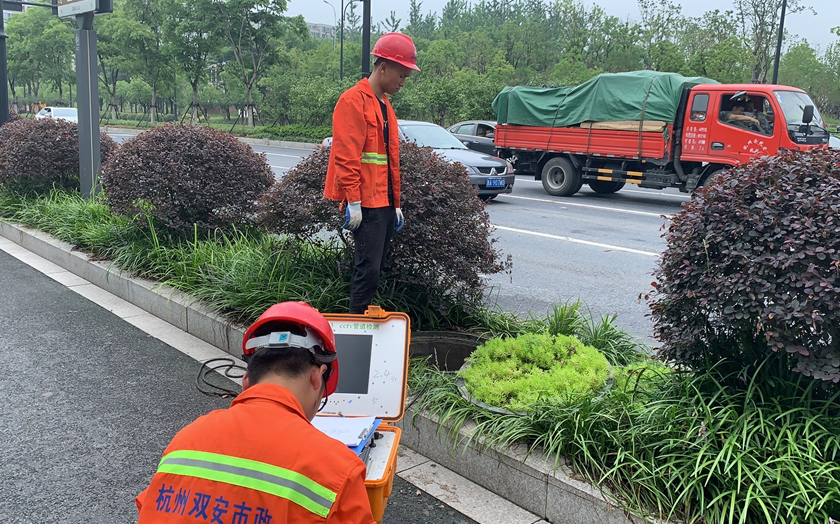

3.管网CCTV检测查找定位

可通过管道疏通检测,对管网进行录像,对管网内部及检查井做系统、全面、直观的检测。一方面可对管网进行养护、另一方面对管网功能做出评估、第三方面可直接找到并定位暗井位置。


1594462852773670.png   1594462869947492.png


此法优势是,比较直观、准确,一旦确定暗井位置,基本上不会有偏差。缺点是需要多种辅助工作协助定位。
